煙霧滅火系統是如今油罐滅火系統中應用較多的一種，在中石油、中石化等大型企業，均能看到他們的身影，在煙霧滅火系統安裝時，有部分材料需要用戶自行配備，主要自備材料如下表：
用戶自備材料：
|
|
ZWW5 |
ZWW10 |
ZWW12 |
|
橫向?qū)煿埽╩m） |
φ89×4-20無縫鋼管 長度：D/2﹢110 |
φ108×4-20無縫鋼管 長度：D/2﹢150 |
φ133×4-20無縫鋼管 長度：D/2﹢100 |
|
豎向?qū)煿埽╩m） |
φ89×4-20無縫 鋼管，長度：H-1700 |
φ108×4-20無縫 鋼管，長度：H-1980 |
φ133×4-20無縫 鋼管，長度：H-2050 |
|
導火索套管 |
無縫鋼管22×2.5 長度：H-2320 |
無縫鋼管22×2.5 長度：H-2560 |
無縫鋼管22×2.5 長度：H-2630 |
|
支撐桿 |
低壓流體焊接管1″ 長度：（D/2-500）×1.4×2件＋橫檔2000×1件 |
||
注：（1）、表中豎向?qū)煿芎蛯?dǎo)火索套管為理論計算值，精確長度在安裝時實測。
（2）、D為儲罐直徑，H為儲罐罐緣至地面高度。
（3）、為便于觀察和安裝，導煙管孔d1、探頭座孔d2應盡可能設置在采光孔下方。

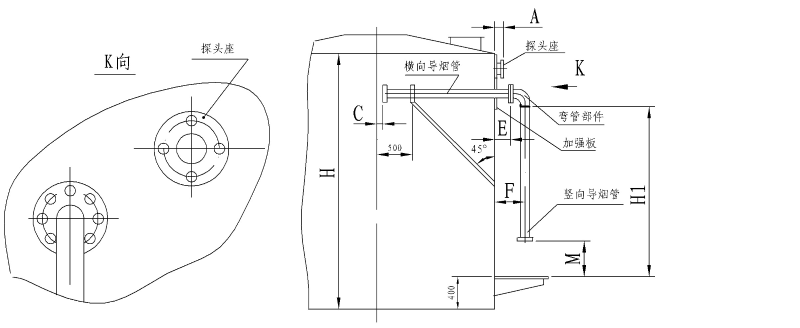

（4）、將探頭座部件焊接到罐壁d2孔內時，為保證兩探頭位于同一水平面，法蘭上螺栓孔方位必須如圖（一）所示。

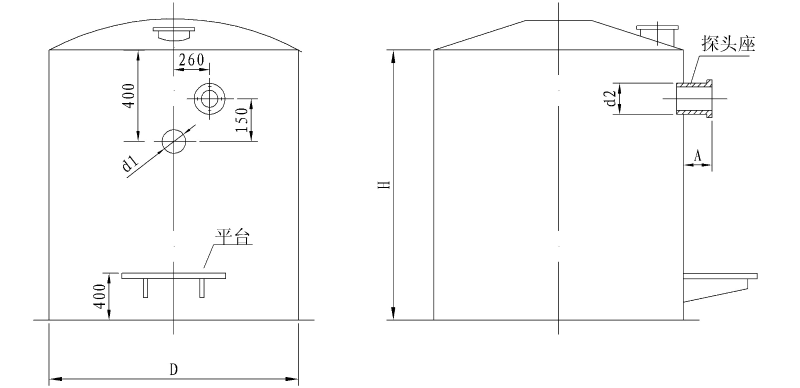

（5）、由d1的孔中心吊下鉛錘找正平臺中心，校準水平后按圖（二）所示高度焊接。
圖一
圖二
